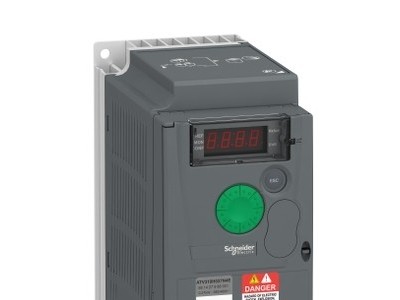

ATV310变频器- 0.37kw -0.5hp - 380…460 V 三相


品牌: 施耐德
型号: ATV310H037N4E
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 湖南
有效期至: 长期有效
最后更新: 2024-01-18 10:36

公司基本资料信息
详细说明

特性

功率范围:
    重载:0.37~22kW
    常载:0.37~30kW
电压范围:
    380V(-15%)~460V(10%),三相
过电流能力:
    重载:150% 60s
    常载:110% 60s
运行温度:
    重载:-10℃~55℃额定运行,无需降容;*高可运行于60℃
    常载:-10℃~50℃额定运行,无需降容;*高可运行于60℃
涂层:
    符合IEC60721-3-3标准的3C3,3S2
通讯:
    Modbus
开关频率:
    2~12kHz, 出厂默认4kHz
认证:
    CE(欧盟)
    EAC(俄罗斯)


优势

ATV310变频器优势如下:
• 常载/重载兼容
• 重载可实现55℃不降容
• 全系列可做矢量控制
• 1.5kW及以上内置制动单元
• 防腐涂层,持久耐用
• 体积紧凑,节约空间
• 可使用简易下载器/多功能下载器配置参数,提高调试效率
• 功能齐全

应用

ATV310变频器适用于通用的机械设备和小型风机泵,可广泛应用于以下领域:
• 物料输送
• 包装印刷
• 木工机械
• 金属加工
• 纺织机械
• 陶瓷机械
• 畜牧业、养殖业
• 暖通空调、喷泉
• 风机泵等多种应用

其他产品图

  • Multi-Loader co<i></i>nfiguration tool

  • Variable Speed Drive, 1.5kW 3 Phase 380V

  • Variable Speed Drive, 7.5kW 3 Phase 380V


主要信息
产品系列Easy Altivar 310
产品类型变频器
应用领域简易机械
组装方式带散热片
产品短名ATV310
电网相数三相
额定电源电压 [Us]380...460 V - 15...10 %
电动机功率 (kW)0.37 kW 适用 重载
电机功率0.5 hp 适用 重载
补充信息
产品应用场景异步电机
每套数量"一套 1 只"
EMC 滤波器无EMC 滤波器
供电频率50/60 Hz +/- 5 %
通讯端口协议串口Modbus
端口类型RJ45 (前面板) 适用 串口Modbus
物理接口2线制RS485 适用 串口Modbus
传输帧RTU 适用 串口Modbus
传输率4800 bit/s
9600 bit/s
19200 bit/s
38400 bit/s
地址数1…247 适用 串口Modbus
通讯服务读保持寄存器 (03) 29字
写单寄存器(06) 29字
写多寄存器 (16) 27字
读/写多个寄存器 (23) 4/4字
读设备标识 (43)
线路电流2.1 A 在…上 380 V (重载)
1.8 A 在…上 460 V (重载)
视在功率1.4 kVA 在…上 460 V (重载)
预期线路Isc5 kA
连续输出电流1.5 A 重载
*大瞬变电流2.3 A 在 60 s (重载)
功耗W22.7 W, at In (重载)
变频器输出频率0.5…400 Hz
额定开关频率4 kHz
开关频率2...12 kHz 可调
速度范围1…20
瞬时过转矩170…200 % 额定电机转矩取决于驱动器的额定值和电机类型
制动力矩高达150%的额定电动机的扭矩 带有高惯量制动电阻器
异步电机控制配置文件无传感器的通量矢量控制
无传感器的通量矢量控制
二次电压/频率比
电机滑差补偿出厂预置
出厂预置
输出电压380...460 V 三相
电气连接端子, 夹紧力: 1.5...2.5 mm² (L1, L2, L3, PA/+, PB, U, V, W)
紧固力矩0.8…1 N.m
隔离电源与控制之间的电路
电源内部电源 用于参考电位计: 5 V (4.75…5.25 V)直流, <10 mA 和 过载和短路保护
内部电源 用于逻辑输入: 24 V (20.4…28.8 V)直流, <100 mA 和 过载和短路保护
模拟量输入数量1
模拟量输入类型可配置电流 AI1 0...20 mA 250 Ω
可配置的电压 AI1 0...10 V 30 kOhm
可配置的电压 AI1 0...5 V 30 kOhm
离散量输入数量4
数字量输入类型可编程 LI1...LI4 24 V 18...30 V
离散量输入逻辑负逻辑 (漏), > 16 V (状态 0), < 10 V (状态 1), 输入阻抗 3.5 kOhm
正逻辑(源), 0...< 5 V (状态 0), > 11 V (状态 1)
采样期间10 ms 适用 模拟量输入
20 ms, 公差 +/- 1 ms 适用 逻辑输入
线性度误差‘+/- 0.3 % *大值 适用 模拟量输入
模拟量输出数量1
模拟量输出 型号AO1 软件-可配置电压: 0...10 V, 阻抗: 470 Ω, 分辨率 8 位
离散量输出数量2
输出型式逻辑输出 LO+, LO-
继电器输出保护 R1A, R1B, R1C 1 C/O
*小开关电流 [Imin]5 mA 在…上 24 V 直流 适用 逻辑继电器
*大开关电流2 A 在…上 250 V AC 在…上 感性负载 量 cos phi = 0.4 L/R = 7 ms 适用 逻辑继电器
2 A 在…上 30 V 直流 在…上 感性负载 量 cos phi = 0.4 L/R = 7 ms 适用 逻辑继电器
3 A 在…上 250 V AC 在…上 阻性(负载) 量 cos phi = 1 L/R = 0 ms 适用 逻辑继电器
4 A 在…上 30 V 直流 在…上 阻性(负载) 量 cos phi = 1 L/R = 0 ms 适用 逻辑继电器
加速和减速倾斜线性范围为0 - 999.9S
线性范围为0 - 999.9S
U
制动至停止采用直流注入, <30 s
保护类型线路电源过压
总线供电欠压
输出相线和接地之间的过流
过热保护
电机各相线之间短路
防止三相输入相损失
电机热保护通过驱动连续计算I²T
频率分辨率模拟量输入: A/D 转换器, 10 位
显示单元: 0.1 Hz
时间常量20 ms +/- 1 ms 用于型号更改
操作位置垂直方向 +/- 10°
高度143 mm
宽度72 mm
深度130 mm
净重0.8 kg
环境
电磁兼容性抗快速瞬变 - test level: 级别 4 conforming to IEC 61000-4-4
静电放电抗干扰 - test level: 级别 3 conforming to IEC 61000-4-2
免于传导干扰 - test level: 级别 3 conforming to IEC 61000-4-6
射频电磁场辐射抗扰度试验 - test level: 级别 3 conforming to IEC 61000-4-3
电压下降与断路抑制测试 conforming to IEC 61000-4-11
浪涌放电抗干扰 - test level: 级别 3 conforming to IEC 61000-4-5
符合标准IEC 61800-3
IEC 61800-5-1
IP 保护等级IP20 上部不带盲板
IP40 上边距
污染等级2 符合 IEC 61800-5-1
环境特征尘土污染抵抗 等级3C2 符合 IEC 60721-3-3
化学污染抵抗 等级3C3 符合 IEC 60721-3-3
抗冲击15 gn 适用 11 ms 符合 IEC 60068-2-27
相对湿度5…95 % 无凝结 符合 IEC 60068-2-3
5…95 % 无滴水 符合 IEC 60068-2-3
贮存环境温度-25…70 °C
环境温度-10…55 °C 无降容
55…60 °C 取下变频器顶部的保护盖 电流降额 2.2 %/ °C
工作海拔<= 1000 m 无降容
包装单位
Unit Type of Package 1PCE
Number of Units in Package 11
Package 1 Height13.000 cm
Package 1 Width18.500 cm
Package 1 Length19.000 cm
Package 1 Weight1.014 kg
Unit Type of Package 2S03
Number of Units in Package 24
Package 2 Height30.000 cm
Package 2 Width30.000 cm
Package 2 Length40.000 cm
Package 2 Weight4.476 kg
Unit Type of Package 3P12
Number of Units in Package 366
Package 3 Height90.000 cm
Package 3 Width80.000 cm
Package 3 Length120.000 cm
Package 3 Weight70.000 kg
